PLC控制櫃的概述及結構

    PLC綜合控制櫃具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全。可以根據實際控制規摸大小，進行組合，既可以實現單櫃自動控制，也可以實現多櫃通  過工業以太網或工業現場總線網絡組成集散(DCS)控制系統。

    PLC控制櫃能适應各種大小規模的工業自動化控制場合。廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。  PLC控制櫃可完成設備自動化和過程自動化控制，實現完美的網絡功能，性能穩定、可擴展、抗幹擾強等特點，是現代工業的和靈魂。可以根據用戶需求量身設計PLC控制櫃、變頻櫃等，滿足用戶要求，並可搭配人機界面觸摸屏，達到輕松操作的目的。設備更可與DCS總線上位機 modbus、profibus等通訊協議的數據傳輸;工控機、以太網等實現的控制和監控。典型應用:恒壓供水、空壓機、風機水泵、中央空調、港口機械、機床、鍋爐、造紙機械、食品機械等等。

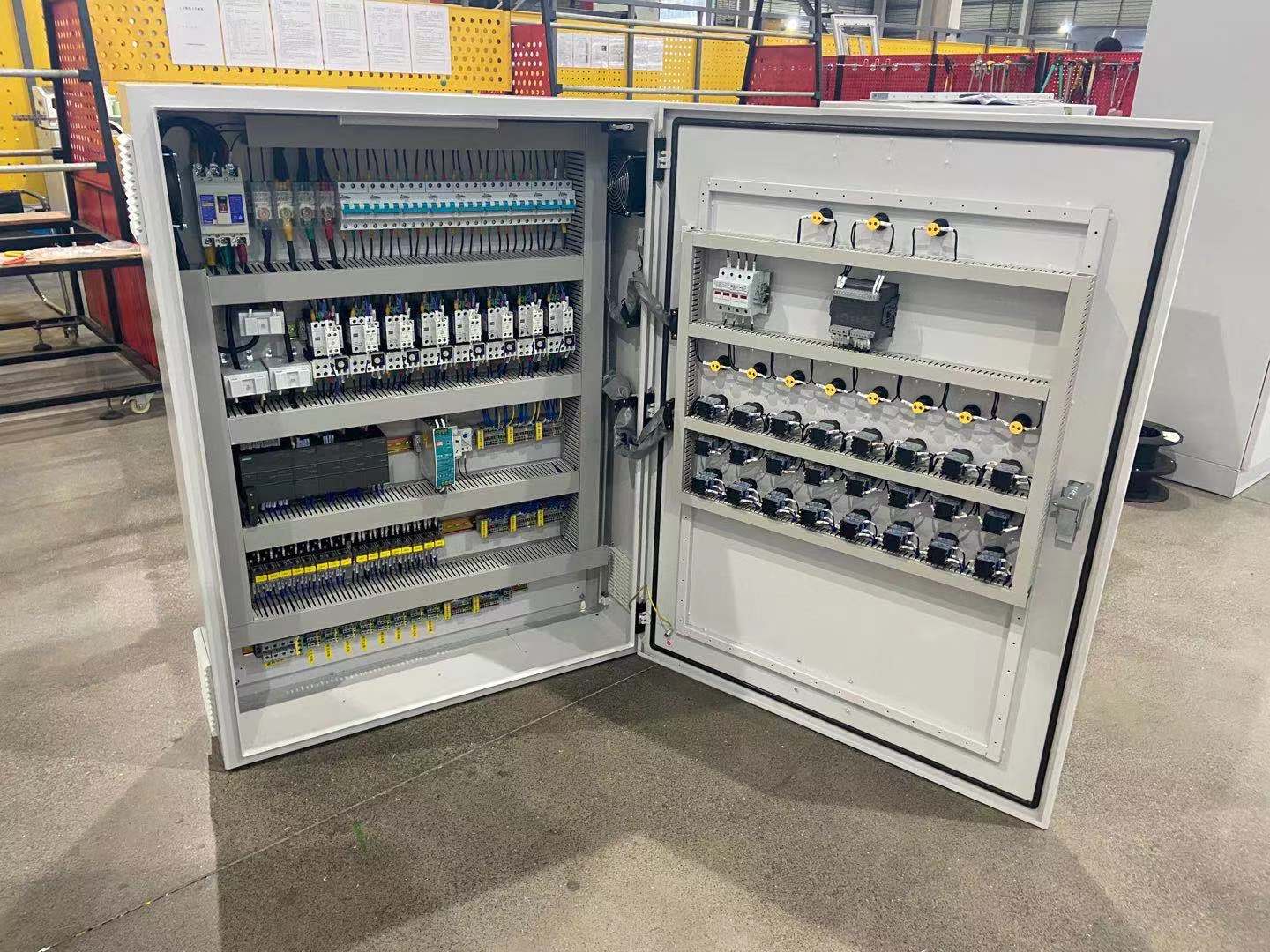

    PLC控制櫃一般包括以下五部分:
    折疊空氣開關
一個總的空氣開關，這個是整個櫃體的電源控制。相信每個櫃子都必須要有的一個東西。
    折疊PLC
這個要根據工程需要選擇。打個比方如果工程小可以直接就是一個一體化的PLC 但如果工程比較大 可能就需要模塊、卡件式的，同時還可能需要冗餘(也就是兩套交替使用)。
    折疊電源
一個24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，根據是否確實需要來定是否要這個開關電源。
    折疊繼電器
一般PLC是可以直接将指令發到控制回路裏，但也可能先由繼電器中轉。打個比方，如果你PLC的輸出口帶電是24VDC的，但是你的控制回路裏畫的圖 需要PLC供的節點卻是220VAC的，那麽你就必須在PLC輸出口加上一個繼電器，即指令發出時 繼電器動作，但後讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。
折疊接線端子
這個肯定是每個櫃子都必不可少的東西 根據信号數量可以配置。如果隻是一個單純的PLC控制櫃 基本就是需要這些玩意，如果你的控制櫃内還需要有其他的東西 就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量。或者你要PLC接至上位機，可能就需要增加交換機什麽的。視情況而定。
