高壓環網櫃産品标準要求性能及結構特性
發布時間：2022-09-01
浏覽次數：1246

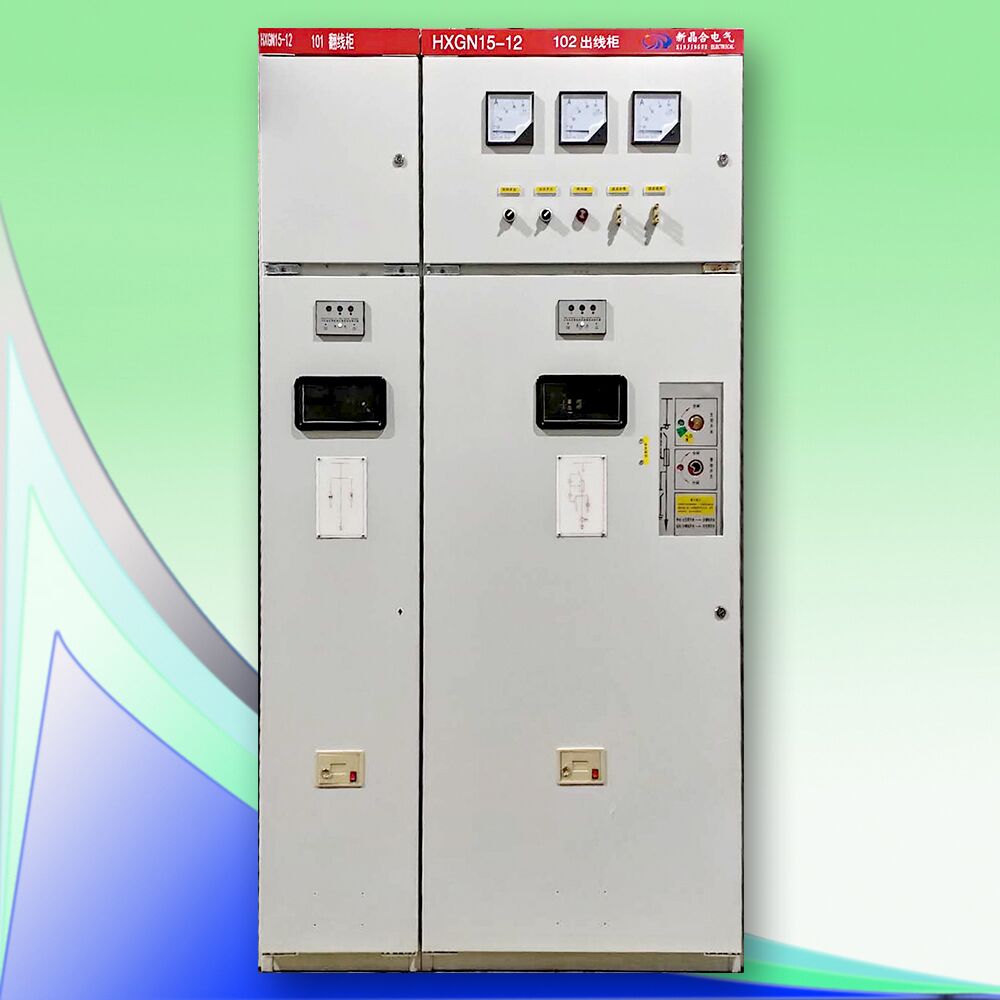

高壓環網櫃爲半密封性、半絕緣層、採作SF6金屬材料封閉式。
高壓環網櫃爲半密閉性、半電纜護套、採作SF6電源開關金屬複合材料密閉式；本産品具有身型小、淨重比較輕、外型别具一格、實際操作簡易、長壽命高基本參數、零環境污染、少維修保養等特點。
高壓環網櫃産品性能優點：
1、燃弧時間延遲短，滅弧屋子裏的電纜護套抗拉強度修補迅速；
2、即令在苛刻的地理環境中也保證值得信賴；
3、可開斷低值易耗的客觀、可溶電總流量；
4、實際操作機構簡單，能快速分台，工業設備壽命長；
5、減少瞭斷路器和來弧室的耗損，也即提升瞭電使用期；
6、允許實際操作次數多，但維修保養工作量並不大；
7、輕形結構，緊湊，堅固；
8、氣動式實際操作：過電流量繼電器；
9、手拉式實際操作-底壓斷路器；
10、輔助接觸點（2開與關2常閉）；
11、自鎖互鎖強圈；
12、分勵跳電，帶位置接觸點；
13、分勵合閘線圈HAD120520；
14、信号接觸點的氣體工作壓力控制；
高壓環網櫃實際操作機構：
1、雙功效機構：K型—電源開關功效，應用實際操作杆或電動機地進行分重合閘實際操作；
2、輔助觸點：電源開關(20+2C)/電源開關(20+3C)和接地裝置電源開關(10+1C)；
3、接地裝置電源開關功效：
4、應用實際操作杆杠地進行分重合閘實際操作實際操作機械能由壓縮彈簧提供，該彈黃釋放出後，使斷路器快速閉合或斷開；
5、工業設備标識：構件中斷路器燒時的工業設備顯示器/電動機選擇/AC220V/DC220V；
6、高壓環網櫃雙功效實際操作機構：A型—電源開關功效：
應用實際操作杆或電動機地進行分重合閘實際操作，實際操作機械能由壓縮彈簧提供，該彈黃釋放出後，使斷路器閉合。應用功能鍵(O)或脫口控制模塊進行分重合閘實際操作。
7、高壓環網櫃接地裝置電源開關功效：
應用實際操作杆地進行分重合閘實際操作，實際操作機械能由壓縮彈簧提供，該彈黃釋放出後。使斷路器快速閉合或斷瞭。
8、高壓環網櫃輔助觸點：電源開關(20+2C)和接地裝置電源開關（1o+1C）/選電動機時的電源開關(1C)和接地裝置電源開關/(10+1C)/斷路器燒毀(1C)/工業設備标識/脫口/分勵脫口/欠工作标準電壓/電動機選擇。
高壓環網櫃标準要求：
一、高壓環網櫃設計要求：
高壓環網櫃在較初的設計時要符合正常工作條件並且要求能夠做到監視、維護等工作方便安全的穩定運行。設備結構上具有較好的系列型号和通用性要滿足不同環境條件下使用需求，而且設備整體外觀要與使用環境實現較好的協調性。産品内部的各元器件必須要採用滿足各自技術标準規定，櫃體要具備很強的機械剛度在現場安裝實施起吊時不會發生變形，同時不可以影響到内部各個零部件的原本特性，安裝之後一定要做到可以讓底座連接牢固且電氣連接穩定可靠。
二、高壓環網櫃結構要求：
高壓環網櫃對於結構上必須要滿足相關技術标準要求規定：
1、首先是櫃體要採用性能良好的鋼材必須要具備有效的防腐和防鏽等特點，在櫃體制造而成之後要爲其噴塗上耐久的防護層。設備櫃體是採用自然通風的方式進行良好的空氣循環，在母線單元、開關單元以及電纜單元它們的背部位置都設有防爆洩壓窗口。設備開孔位置必須要有不鏽鋼制作而成絲網裝置並且網孔尺寸要在2.5*2.5絲徑0.5或以上規格，並且高壓架空進線是採用頂部架接方式去完成；
2、其次高壓環網櫃内部所有元器件都要選擇使用定型産品，而且它們的技術性能要符合相關的标準和規範要求，同時在安裝的時候要注意裝在方便工作人員進行導線架接和操作維護的位置；
3、較後是設備的母線單元、開關單元以及電纜單元的标準要求，母線單元結構是位於櫃體的上方位置可以方便與近距離的其它電氣設備相連接。
母線單元、儀表單元、熔斷機構以及電纜單元它們之間均是採用瞭金屬闆隔離形成隔室都有可靠的接地功能，高壓環網櫃可以滿足靠牆安裝需求所以在打開前櫃門的時候，電纜架接結構應該要有充足的空間做到方便更換或維護各個元件條件。設備中的電纜單元要設置金屬封閉間隔以及室門滿足使用在高壓電氣開關設備中必須具備的五防技術要求。
三、高壓環網櫃技術要求：
1、在高壓環網櫃櫃體前門内部要标志出清晰的主回路圖紙和接線圖紙，並且有各項操作流程和注意事項提示。每個信号指示燈以及儀表設備要裝設在容易觀察到的位置，同時要滿足可以随時安全更換的條件。櫃内要設有專門用於接地的導體裝置而且要具備兩個與接線系統互相連接的接地端子且具有明顯的标志說明，接地導體材料要選擇採用銅質母線其技術參數是按照電流密度小於或等於每平方毫米200安的方式保證連接面和接觸壓力；
2、在高壓環網櫃低壓回路當中的接地母線與零母線要分離開來同時标出有色差的标志，二次線連接要選用小於1.5平方毫米的銅芯絕緣線其顔色要符合國家标準的規定，導線要採用金屬或者絕緣材料制成與主回路分離穿過每個單元之間的金屬隔離闆時要用絕緣護套，隔室和門之間要利用軟性導線相互聯結但是不可以影響到室門的正常活動。
