分享高壓環網櫃是什麽？箱式變電站是什麽？

       說到高壓環網櫃或箱式變電站，熟悉的老電工很多。兩者都是電工在戶外作業中經常遇到的，是電工入門時需要掌握的一些基本技能。但並不是每個電工都能掌握，尤其是剛入行甚至沒有機會接觸的新手。下面小編告訴你什麽是高壓環網櫃？什麽是箱式變電站？

       從外觀上看，高壓環網櫃主要包括以下幾個方面：

       一、電流顯示：指針式電流表或數字式電流表。

       操作位置：(1)負載開關操作位置；
       (2)接地開關操作位置。
       (3)現場顯示:進線和出線的現場顯示。
       (4)觀察窗:觀察櫃。
       (5)機櫃:電路圖、銘牌等。

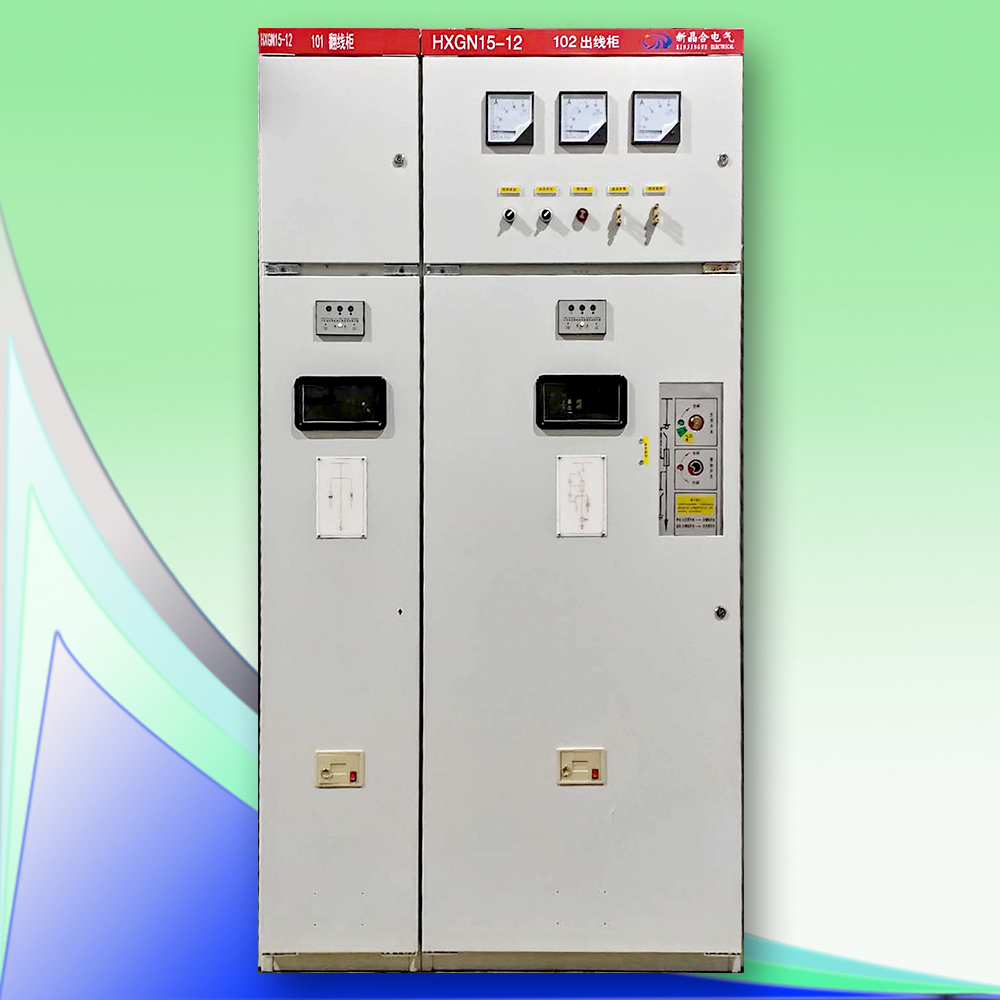

       下圖爲高壓環網櫃外觀：

       二、高壓環網櫃主要包括以下幾個部分:

       1、聯鎖機構:将負荷開關與接地刀閘連接。

       2、負載:打開或關閉高壓電源。

       3、高壓保險:過載和短路保護。

       三、高壓環網櫃的原理和結構。
       1、原則：變壓器高壓電源的供給是通過接通或斷開負載開關來實現的。

       2、採用高壓保險，防止線路過載和短路。

       3、設備的功能：環網箱内的隔離斷路器切斷負荷電流的能力較差，因此其主要作用是在高壓試驗或檢修時爲線路提供明顯的斷開點。

       四、如何使用高壓環網櫃。
       1、行動步驟。

       (1)關閉作業的順序。

       (2)確保接地刀已關閉。

       2、拉出絕緣隔闆。

       3、關閉儀器門。

       将操作手柄插入負荷開關，拔下定位環，順時針旋轉手柄儲能。

       再次拉動定位環，逆時針轉動手柄使其閉合。

       五、開盤操作順序。

       1、将操作手柄插入負荷開關，拔出定位環，順時針轉動手柄，打開制動器。

       2、将操作手柄插入接地開關，拉出定位環，順時針轉動手柄将其打開。

       3、打開儀表門。

       4、安裝絕緣隔離擋闆。

       六、操作要點及要求。

       1、確認定位環已鎖定；

       2、確定是否有擋闆。

       3、操作手柄應轉動到位。

       4、確認下口直播顯示狀态良好。

       5、確認下口充電顯示器的顯示；

       6、應該有适當的操作手柄旋轉。

       7、插入絕緣隔闆時，對準隔闆槽。

       七、保護考慮。

       佩戴絕緣手套、絕緣鞋、防護帽等勞動防護用品；

       注意：T7、T8高壓環網櫃負荷開關的操作手柄旋轉方向與其他高壓環網櫃相反。

       操作手柄時，嚴禁粗暴操作。

       雙箱變壓器。

       什麽是箱式變壓器？

       箱變是高壓開關櫃的一種，也是配電變壓器和低壓配電裝置。其工作原理是将高壓受電、變壓器降壓、低壓配電功能按照特定的接線方案有機結合，特别适用於城市電網建設改造。它是繼民用變電站之後的一個新變電站。
