高壓/低壓預裝式變電站

一、産品介紹：

本技術條件規定瞭YB□-12型高壓/低壓預裝式變電站（以下簡稱箱變）的産品型号含義、環境條件、基本技術指标、結構及技術要求、檢驗規則及方法和标志、包裝、儲存和運輸等方面的要求。

本技術條件适用於高壓側額定交流工作電壓爲12kV（10 kV）;低壓側額定交流工作電壓爲0.4kV（0.38kV）;額定頻率交流爲50HZ(60 HZ);變壓器容量爲1600kVA及以下的YB□-12型高壓/低壓預裝式變電站。

二、引用标準：

GB/T 17467-1998   高壓/低壓預裝式變電站

GB/T 11022-1999   高壓開關設備和控制設備标準的共同技術要求

GB 7251.1-1997    低壓成套開關設備和控制設備

一部分：型式試驗和部分型式試驗成套設備

GB/T 6451-1999    三相油浸式電力變壓器技術參數和要求

GB/T 10228-1997   幹式電力變壓器技術參數和要求

三、使用環境：

3.1  海拔高度：一般不超過2000m。

3.2  周圍氣溫：-15℃～+40℃ (特殊訂貨條件：嚴寒氣候爲-50℃～+40℃；

酷熱氣候爲-5℃～+50℃。)

3.3  相對濕度：日平均值不大於95%;  月平均值不大於90%。

3.4  地震烈度：水平加速不大於0.3g。

3.5  無經常性劇烈震動場所。

3.6  周圍空氣應不受腐蝕性或可燃性氣體等明顯污染。

3.7  安裝傾斜度不超過3度。

3.8  風負荷按國标GB/T 11022-1999要求。

注(1)：超過以上規定使用條件時，由用戶與制造商協商解決。

注(2)： 電器元件選型必須符合本條規定。

四、 基本技術指标：

4.1  額定電壓:

高壓側：12kV及以下；

低壓側：0.4kV及以下；

輔助回路：交流110V、220V、380V; 直流24V。

4.2  變壓器額定容量（kVA）

100、125、160、200、250、315、400、500、630、800、1000、1250、1600

4.3  額定電流： 高壓：400A、630A

               低壓：100A～2500A

4.4  額定頻率： 50Hz（60 Hz）

4.5  額定短時耐受電流

高壓開關設備：12kV      16kA 2S（4s）   20kA 2S (4s)

低壓開關設備：250-315kVA              15kA

400-800kVA              30kA

1000kVA 及以上          按實際短路電流進行

注: 200kVA 及以下免試

4.6 額定峰值耐受電流

高壓開關設備：12kV         40kA       50kA

低壓開關設備：250-315kVA              30kA

400-800kVA              63kA

1000kVA 及以上          按2.2倍額定短時耐受電流（峰值）進行

注: 200kVA 及以下免試

4.7 額定短路關合電流    12kV         40kA       50kA

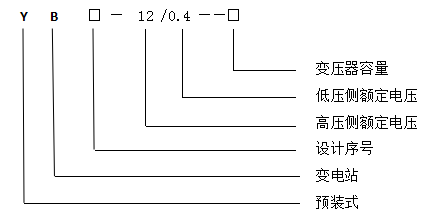

五、産品型号及含義：

六、用途：

    适合於在一般負荷密集的工礦企業、港口和居民住宅小區等場所，可以使高電壓供電延伸到負荷中心，減少低壓供電半徑，降低損耗。低壓供電線路較少，一般爲4~6路。縮短現場施工周期，投資少。外形新穎美觀，可與變電站周圍的環境相互協調。
