GGJ低壓無功功率補償裝置

一、産品介紹：

GGJ低壓配電無功補償櫃是一種本著安全、經濟、合理、可靠的原則而設計的新型無功補償綜合櫃。具有電能分配、控制、保護、無功補償、電能計量等多功能的新型戶外綜合配電箱，同時可根據用戶要求加入漏電保護功能。産品具有結構新穎、合理、防護等級高、安裝調試、維護及檢修方便等優點。産品符合GB7251.1-1997、GB/T15576-2008,是目前電網改造中理想的低壓成套裝置。

二、 使用環境條件：

     周圍空氣溫度不超過+40℃，並且24h内平均溫度不超過+35℃，周圍空氣溫度不低於 -5℃，相對濕度在最高溫度爲+40℃時不超過50%，溫度較低時允許有較高的相對濕度，例如+20℃時爲90%。但應考慮到由於溫度的變化，可能偶然地産生的适度凝露。

安裝地點的海拔高度不超過2000m ，此設備安裝場所應在室内。

三、主要特點：

GGJ系列低壓無功功率補償櫃由櫃體、隔離開關、熔斷器、切換電容接觸器、熱過載繼電器、電力電容器及智能無功功率補償控制器等組成，櫃體爲封閉式結構。

四、 主要技術參數:

額定工作電壓：AC400V

額定絕緣電壓：690V

額定無功電流 ：493A～65A

額定短時耐受電流：15kA

無功補償電容量：420kvar～60 kvar

電容器組連接方式： 三角形連接和星形連接

自動投切延時時間：1s～150s連續可調

回路數：根據用戶需求設計

補償方式：三相補償和單相補償相結合

投切元件：複合開關

外殼防護等級：IP41

主要結構數據

母線絕緣支撐件之間最大距離：1100mm

櫃體尺寸:   高：2300-1200 mm,

寬：1200-400 mm,

深：1000-300 mm

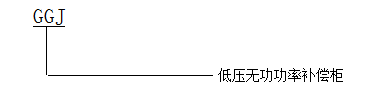

五、 産品型号及含義

六、用途：

     GGJ低壓無功補償櫃主要應用領域：普遍運用在變電站、工廠、工礦企業、大型電廠、石油、化工企業、大型鋼廠、高層建築動力中心、無功補償等場合。
