MNS-E動力配電櫃
- 詢價
本技術條件規定瞭MNS-E動力配電櫃的命名與基本參數，要求、實驗方法、檢驗規則，标志包裝、運輸和貯存等。
本技術條件适用於交流50Hz，額定電壓400V作爲電能分配及電動機控制，具有封閉式結構，戶内外正常使用的MNS-E動力配電箱（以下簡稱配電櫃）。
二 、使用環境條件
1、戶内使用周圍空氣溫度：上限值+40℃，下限值爲+5℃，24h内其平均值不超過+35℃。
2、大氣條件：空氣清潔，相對濕度在最高溫度爲+40℃，不超過50%；溫度較低時，允許有較高的相對濕度，如+20℃時爲90%，應注意由於溫度變化而可能偶然産生的凝露。
3、海拔高度：使用地點的海拔高度不超過2000m
4、戶外使用周圍空氣溫度：上限值爲+40℃，下限值爲-25℃，24h内其平均值不超過+35℃。
5、大氣條件：最高溫度爲+25℃，相對濕度短時可達100%。
6、海拔高度：使用地點的海拔高度不超過2006m。
7、特殊使用條件：特殊使用條件，可由供需雙方協商確定。
三、主要技術參數：
1、額定參數：50Hz：
2、額定電壓：400V；
3、額定絕緣電壓： 690V：
4、最大負載電流：630A（特殊規格供需雙方協定）。
5、額定短時耐受電流：10kA
6、外殼防護等級：IP66、IP65、IP55、IP54、IP44、IP43、IP42、IP41、IP40
7、主母線截面根據進線電流按下表選取：、
電流等級(A)
630
400
315
250
225、200
160
125
主母線TMY（m㎡）
10×40
8×30
4×30
3×30
3×20
3×15
3×15
N母線TMY(m㎡)
6×40
6×20
3×20
3×15
3×15
3×10
3×10
PE母線TMY(m㎡)
6×40
6×20
3×20
3×15
3×15
3×10
3×10
絕緣導線規格(m㎡)
/
/
/
/
70
50
35
電流等級(A)
100、80
63、60
50
40
32
25、20
10
主母線TMY(m㎡)
/
/
/
/
/
/
/
N母線TMY(m㎡)
2×10
2×10
2×10
2×10
2×10
2×10
2×10
PE母線TMY(m㎡)
2×10
2×10
2×10
2×10
2×10
2×10
2×10
絕緣導線規格(m㎡)
25
16
10
6
4
2.5
1.5
櫃體尺寸
(高*寬*深)
（mm*mm*mm）
高： 2200~600
寬： 1200~400
深： 800 ~200

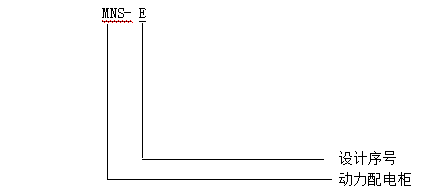

四、産品的型号和含義：
本技術條件採用GB7251.1有關條款。
五、用途：
MNS-E動力配電櫃分戶外适用型和戶内适用型。
戶外型适用於城市、農村、工礦企業等露天建築場所，作爲交流50HZ、500V以下動力頻繁配電用，起過載、短路保護作用，結構完全採用不鏽鋼闆彎制焊接而成，由箱體、箱頂、底座、箱門和内門組成，全部零件亦均爲防水、防腐、箱體底都開設有電線進出孔，大小可根據用戶需求開設，上附絕緣蓋闆，拆啓方便。
戶内型适用於城市、農村、發電廠及工礦企業中50HZ、500V以下的三相三線三相四線不頻繁操作的配電系統中作動力配電之用，起過載、短路保護作用。箱體結構輕巧、緊湊、用鋼闆彎制焊接制成，箱内電線安裝先用條梁式及條闆式安裝方式，可靈活組合方案，安裝靈活緊湊。适用性大、易於實現安裝構件的标準化。用戶有特殊要求時，可在箱項蓋闆上開進線敲落孔或加裝母線室。
